Nízke napätie bez kefy prevodové motory

48V bez kefiek

Veľkosť napätia: 48V ， 60 mmx60 mm-104 mmx104mm

Menovitá energia: 25-400W

Menovacia rýchlosť: 3000 ot./min.

Menovitý prúd: 1,0-10.5a

Krútiaci moment: 0,2-1.27n.m

Žiadny predchádzajúci článok | ĎALŠÍ

+ Kontaktujte nás + Stiahnutie katalógu Video o produkte

APLIKÁCIA OBLASTI

Sme high-tech podnik zameraný na výrobu a predaj redukčných motorov na striedavý prúd, malých redukčných motorov, servo-špecifických planétových reduktorov, jednosmerných bezkefkových a bezkefkových motorov a ďalších produktov.

Triedenie logistiky
Automatizované roboty
laserové rezanie
Kontrolná brána
Fotovoltaická elektráreň
Zdravotníctvo
Agv

Popis produktu

Motor 48V bez kefiek je všestranný a efektívny motor určený pre celý rad aplikácií. S rozmermi v rozmedzí od 60 mm x 60 mm do 104 mm x 104 mm sa tento motor zmestí do rôznych veľkostí zariadení. Môže sa pochváliť menovitým výkonom medzi 25 W až 400 W, vďaka čomu je vhodný pre ľahké aj ťažké úlohy. Motor pracuje s konzistentnou menovou rýchlosťou 3 000 ot./min., Zabezpečuje hladký a spoľahlivý výkon. Je vybavený menovitým prúdom 1,0 až 10,5a, čo naznačuje jeho účinnosť a schopnosti úspory energie.

Jednou z kľúčových špecifikácií tohto motora je jeho krútiaci moment, dimenzovaný na 0,2-1,27 n.m, čo poskytuje primeranú silu na riadenie mechanických systémov. Dizajn bez kefy zvyšuje trvanlivosť a znižuje potreby údržby, pretože neexistujú žiadne kefy, ktoré sa časom opotrebujú. To tiež prispieva k tichejšej prevádzke a vyššej účinnosti v porovnaní s kefovanými motormi.

Motor bez kefiek s 24 V je ideálny na použitie v automatizačných systémoch, robotike, elektrických vozidlách a ďalších priemyselných aplikáciách, kde sú nevyhnutné presné riadenie a dlhodobá spoľahlivosť. Jeho kompaktná veľkosť v kombinácii s robustnými výkonnostnými charakteristikami z neho robí preferovanú voľbu pre inžinierov a dizajnérov hľadajúcich vysokokvalitné motorické riešenia.

Parametre nízkeho napätia

Model	Napätie Vložka	Bez zaťaženia prúdu A	Rýchlosť bez zaťaženia Otáčka	Menovitá sila W	Menovitý prúd A	Menovitá rýchlosť Otáčka	Menovité krútiace moment N.M	Ochrana Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Typ

Motor s nízkym napätím

Typ	Model
	Pastorok	Okrúhla hriadeľ
Typ vodiča	S2Bld25-48gn	S2Bld25-48a
	S4bld60-48gn	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

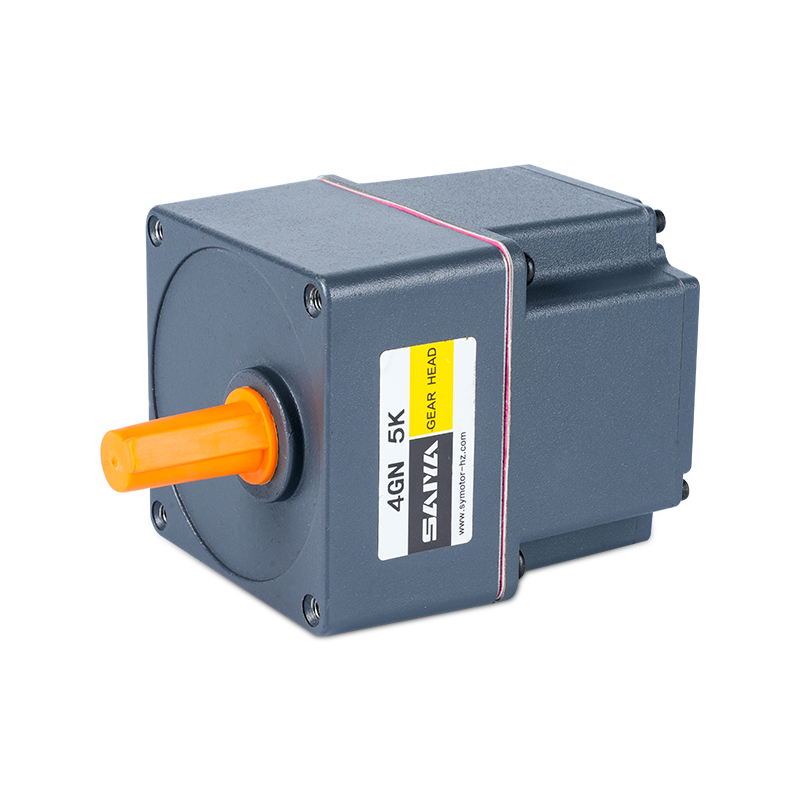

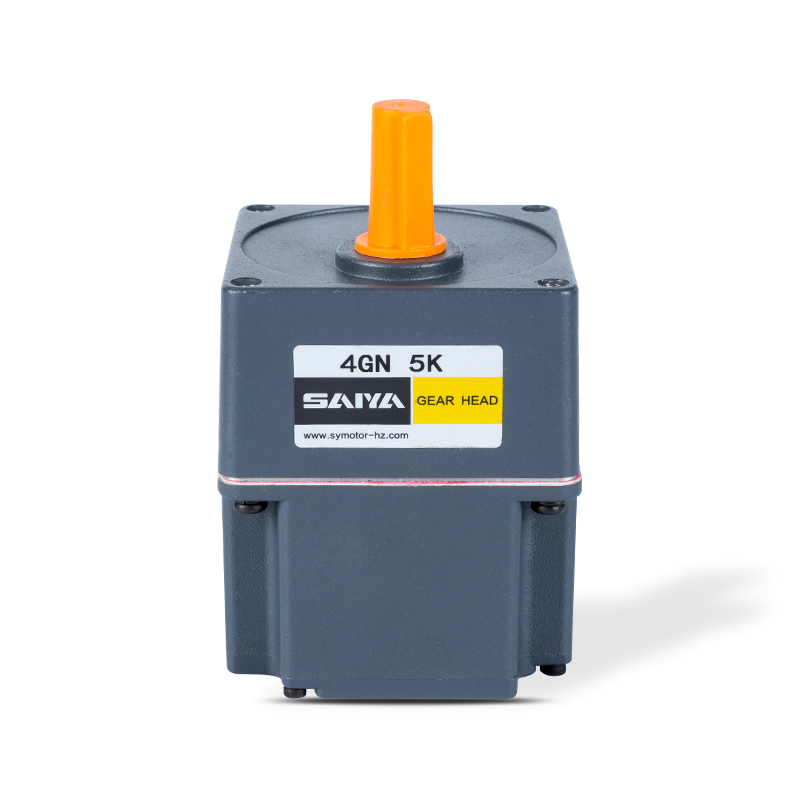

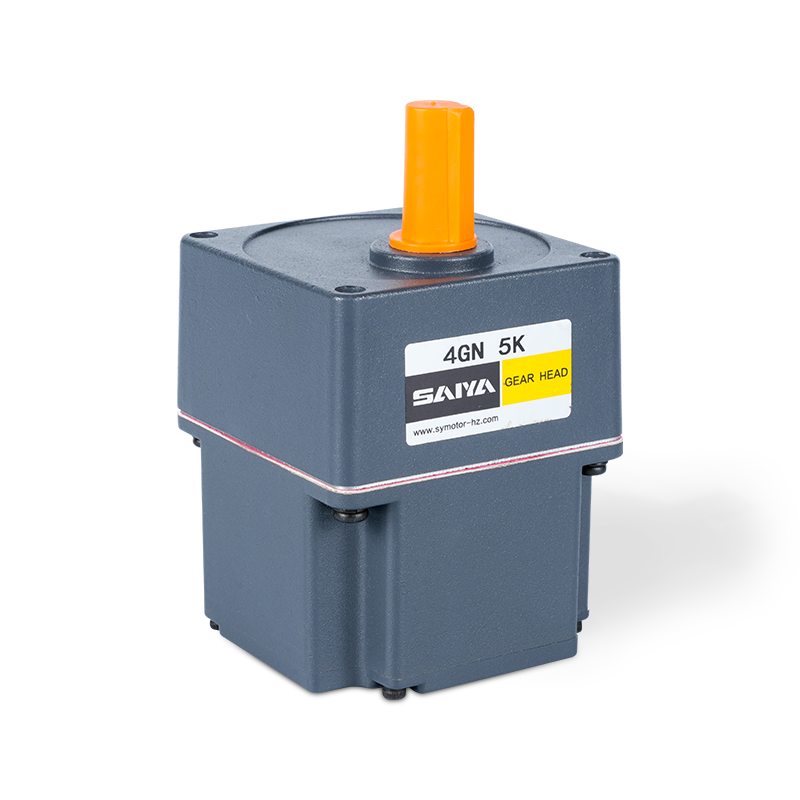

Paralelný hriadeľ prevodovky (predávaný osobitne)

Prevodovka	Prevodovka	Prevodovka

Dlhá životnosť ● Nízky hluk	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12,5、15 、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desatinná prevodovka)

Zadajte pomer prevodového stupňa do poľa v názve modelu.

Stolík prevodovky

Gearhead a Mid Gearbox sa môžu predávať osobitne.

Zadajte pomer prevodového stupňa do poľa () v názve modelu.

Farebné pozadie □ označuje rovnaký rotujúci smer motora, zatiaľ čo rotujúci smer ostatných je opačný.

Rýchlosť sa vypočíta vydelením synchrónnej rýchlosti motora pomocou pomeru. Skutočná rýchlosť je o 2% ~ 20% nižšia ako zobrazená hodnota, v závislosti od veľkosti záťaže.

Aby ste znížili rýchlosť za pomerom prevodového stupňa v tabuľke, pripevnite desatinnú prevodovku (pomer prevodového stupňa: 10) medzi prevodovkou a motorom. V takom prípade je prípustný krútiaci moment 3n · m.

Jednotka krútiaceho momentu 60 série: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Jednotka krútiaceho momentu 80 série: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Jednotka Torque Torque 90 Series: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Príspevková jednotka: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Moment kmitu	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

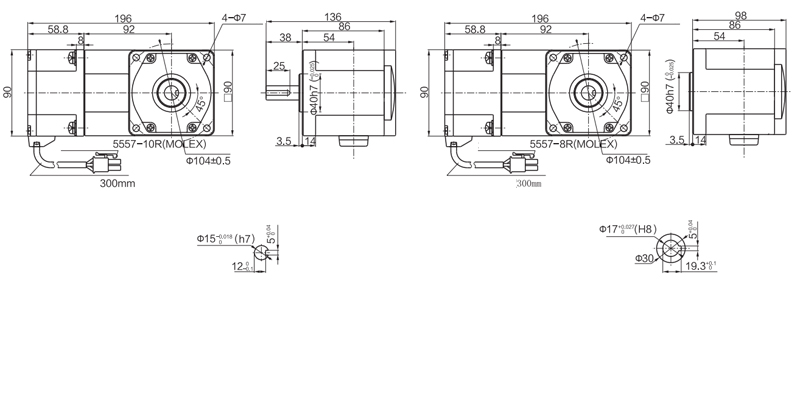

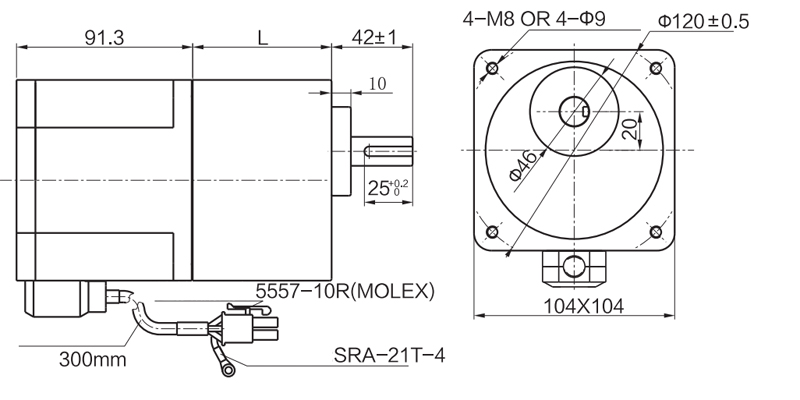

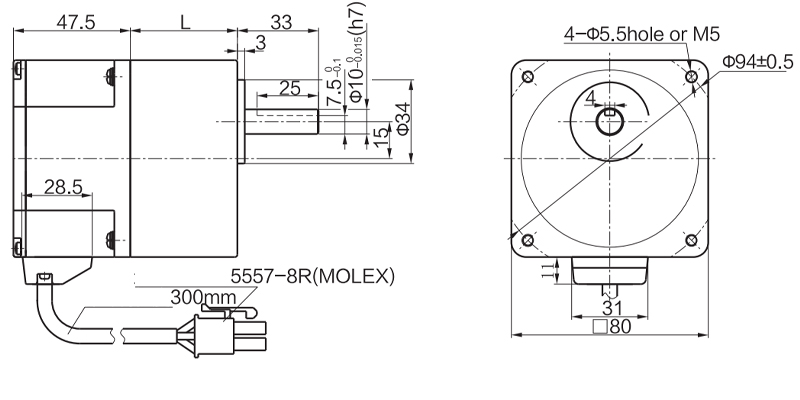

Rozmery 60 sérií (jednotka mm)

Montážne skrutky sú zahrnuté do prevodovky.

Typ vodiča

Hmotnosť: Motor: 0,5 kg / prevodovka: 0,48 kg

Motor

Prevodovka

Rozmer

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

Zadajte pomer prevodového stupňa do poľa (□) do názvu modelu

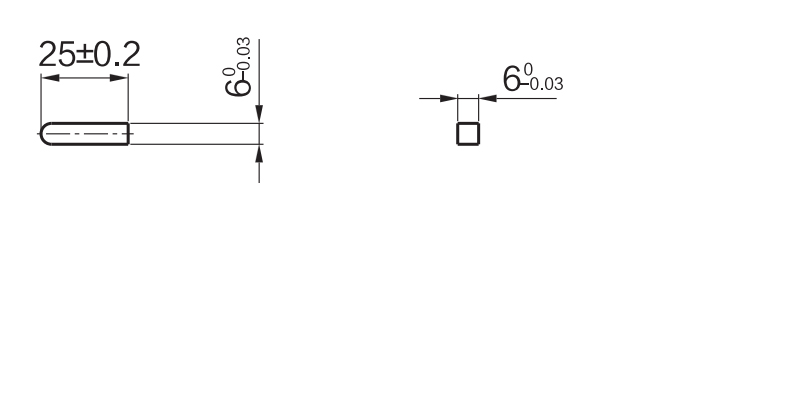

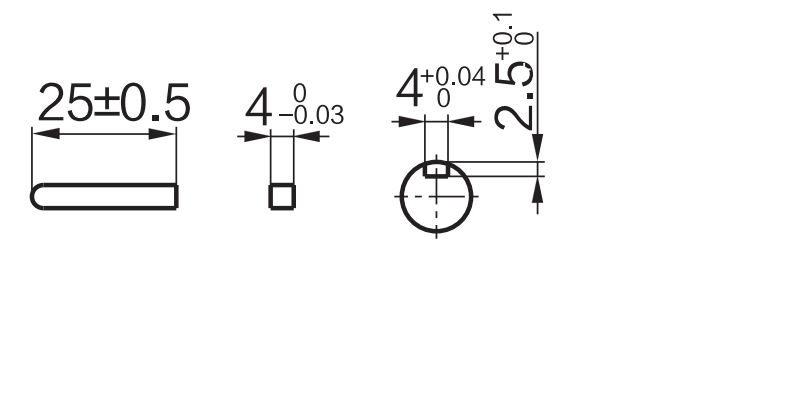

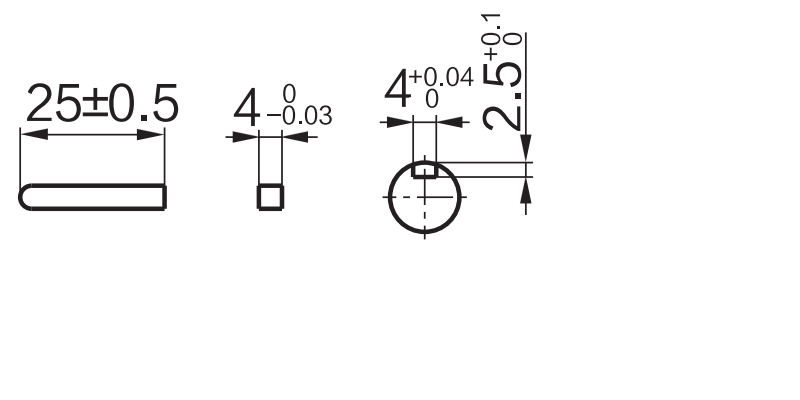

Časť hriadeľa typu okrúhleho hriadeľa

Bez ohľadu na hmotnosť a tvar motora hriadeľa sú rovnaké ako v prípade typu hriadeľa pastorka.

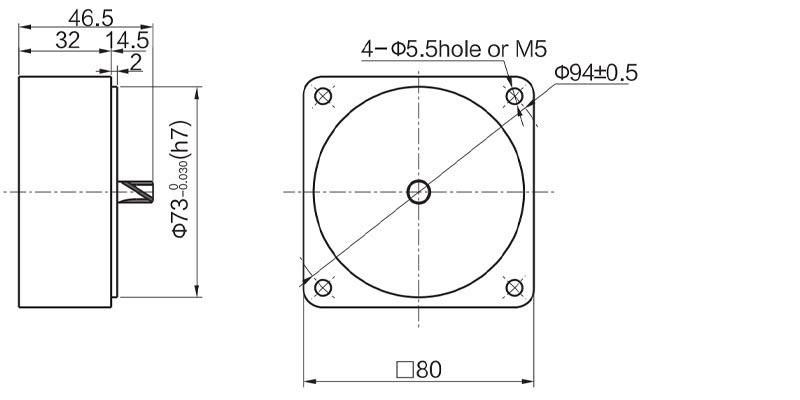

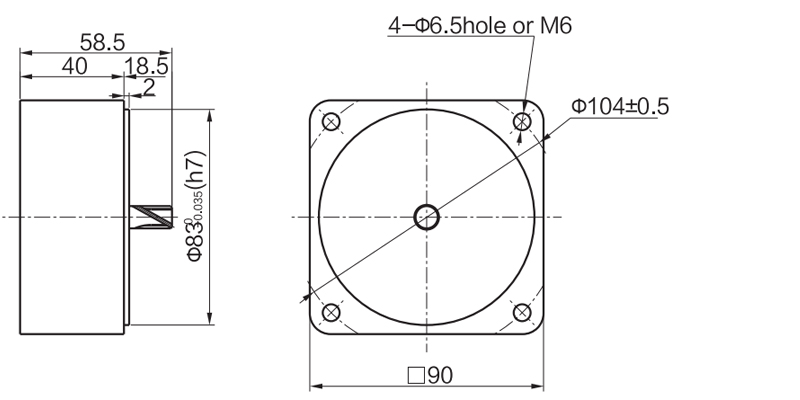

Desatinná prevodovka

Môže byť pripojený k typu hriadeľa GN -pastorka. 2GN10XK / Hmotnosť: 0,2 kg

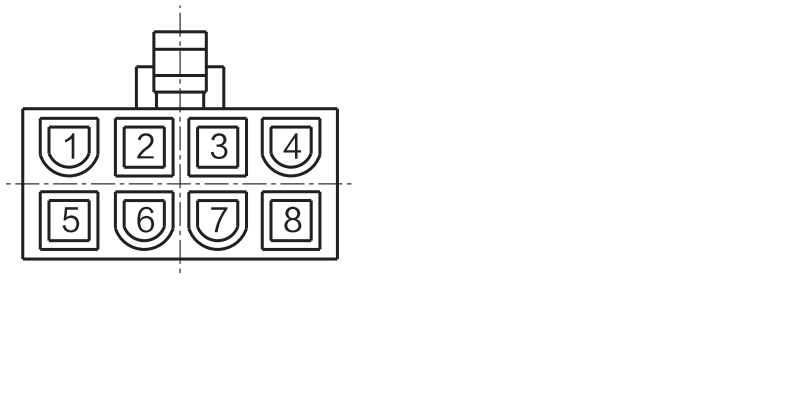

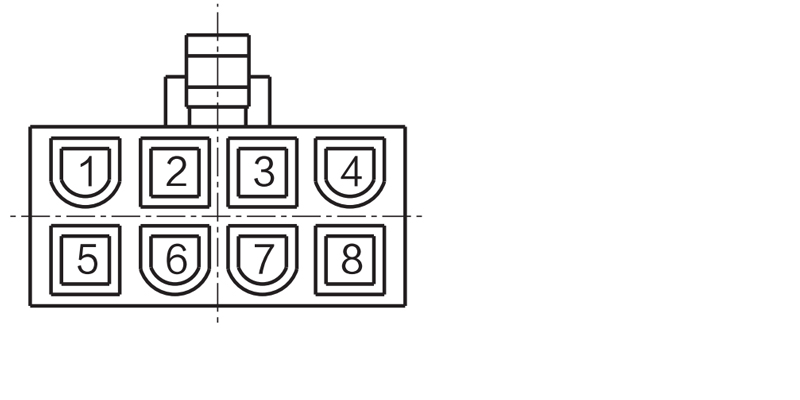

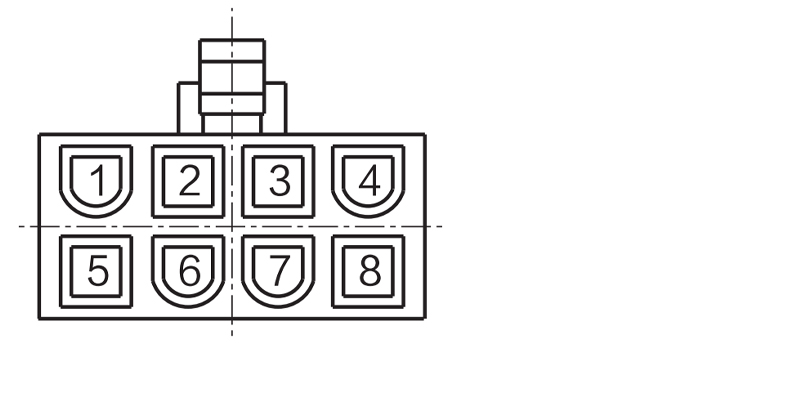

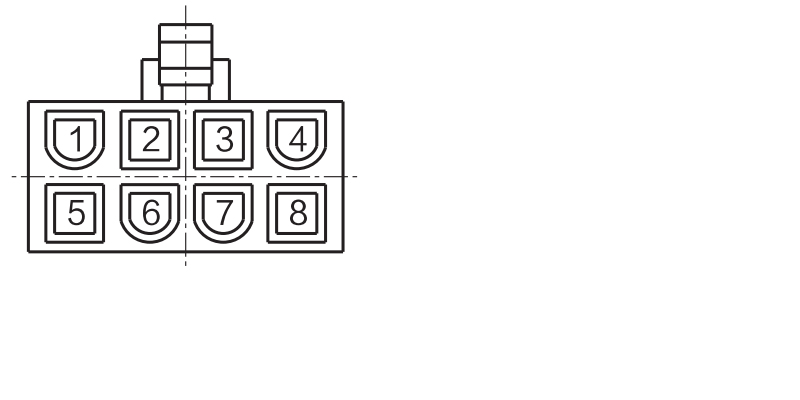

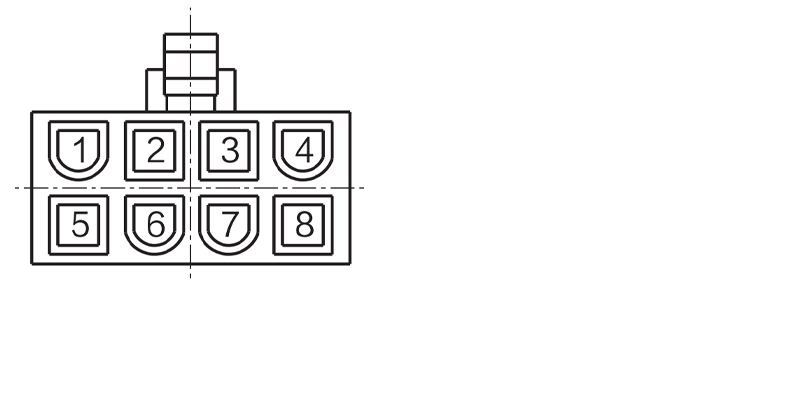

Vložkaysvetlenie korešpondujúceho signálu wrie

Dierka	1	2	3	4
Signalizáciaizácia	U	W	Hz	Hu
Dierka	5	6	7	8
Signal	V	GND	HW	VCC

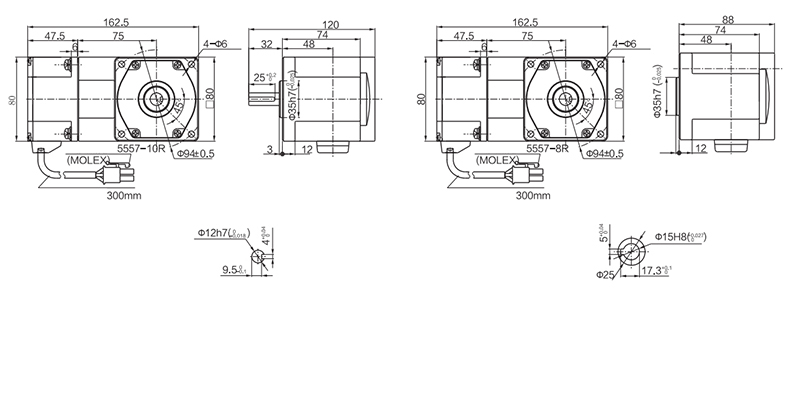

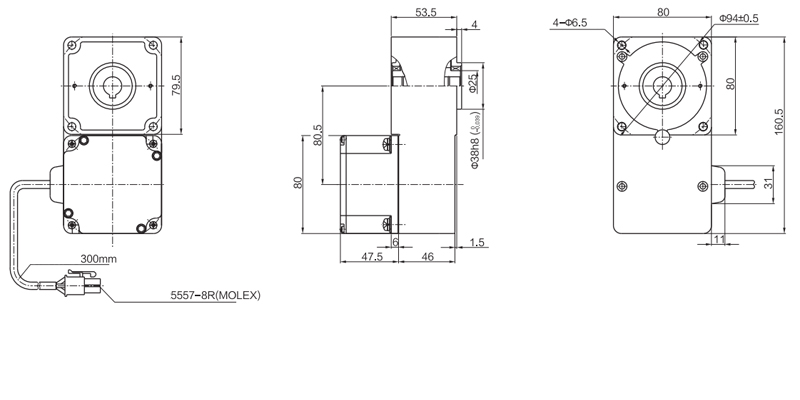

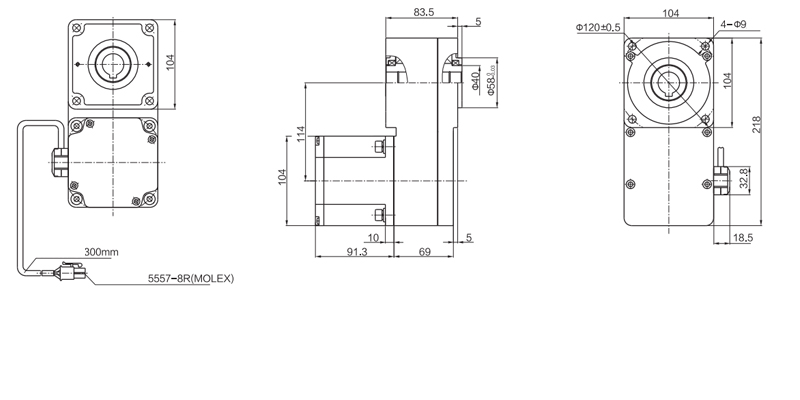

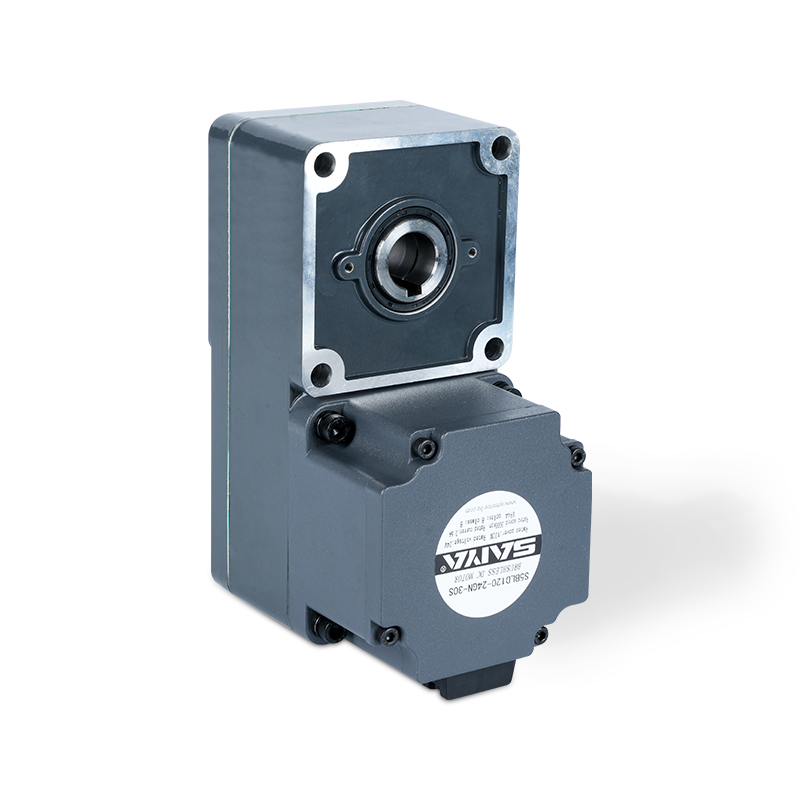

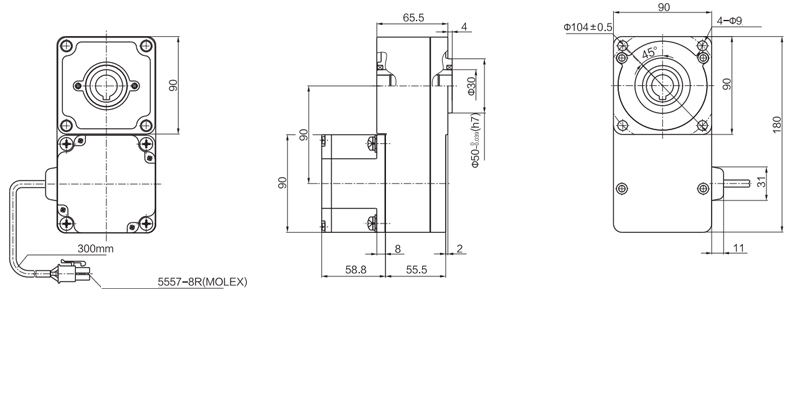

60 reduktor typu l
