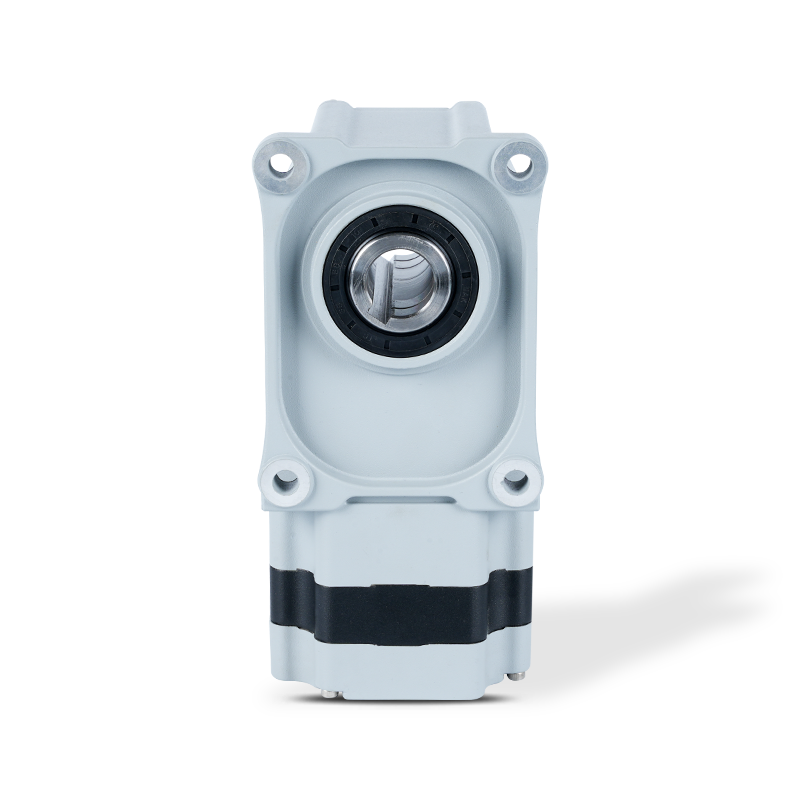

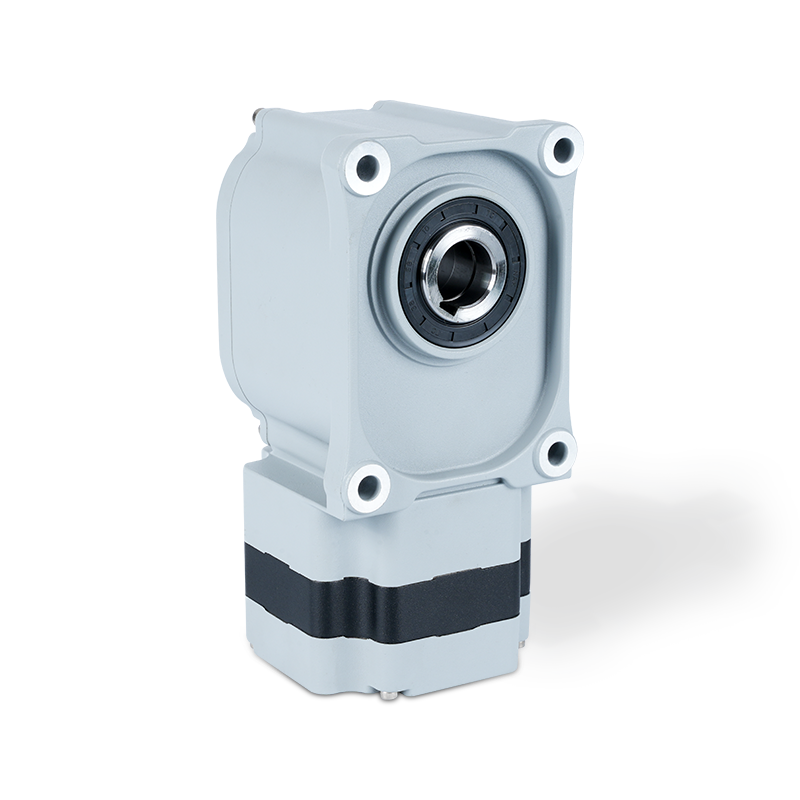

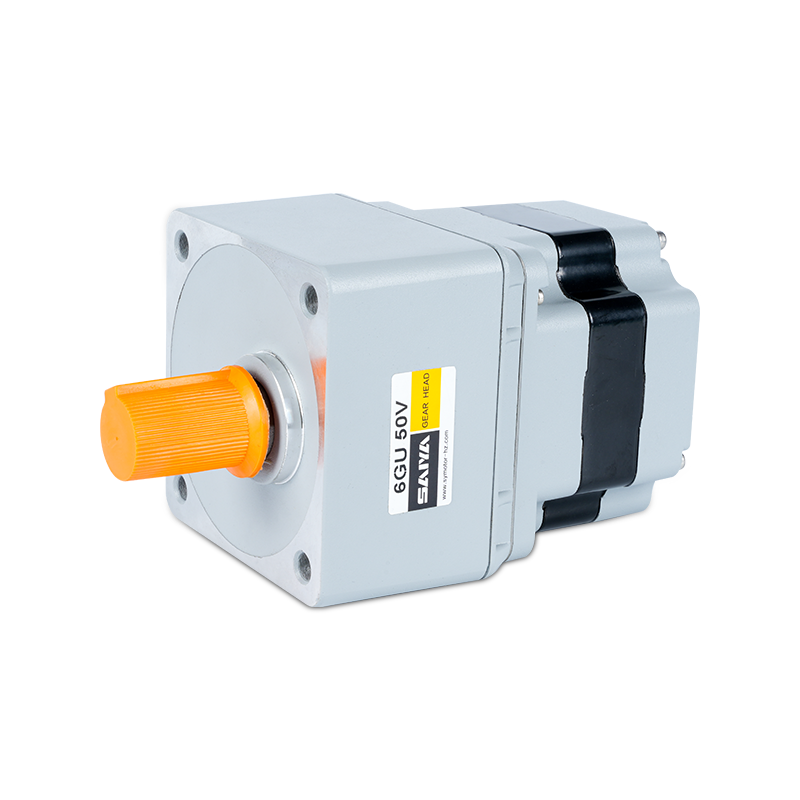

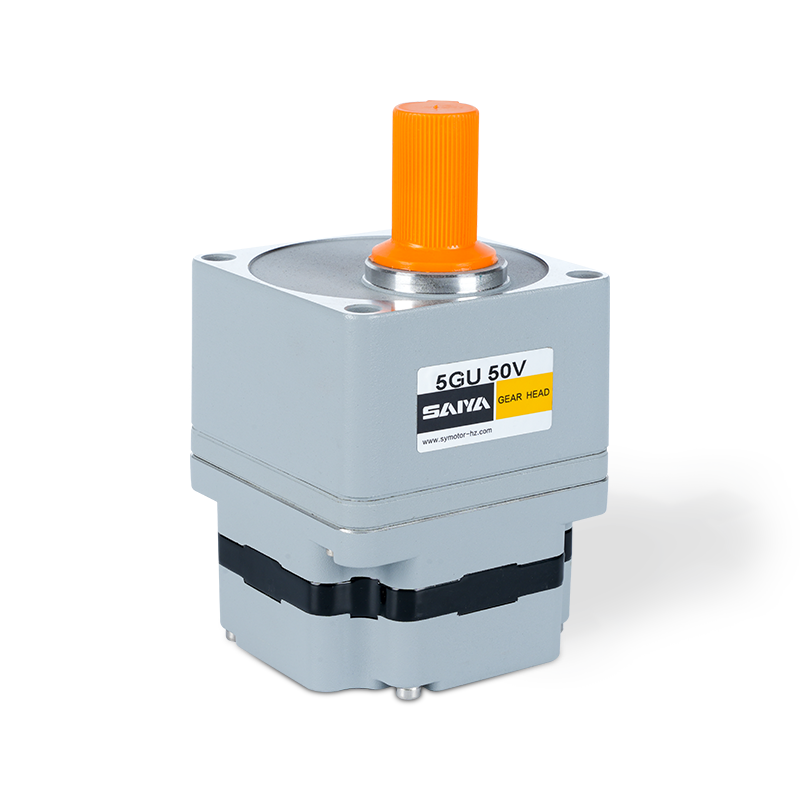

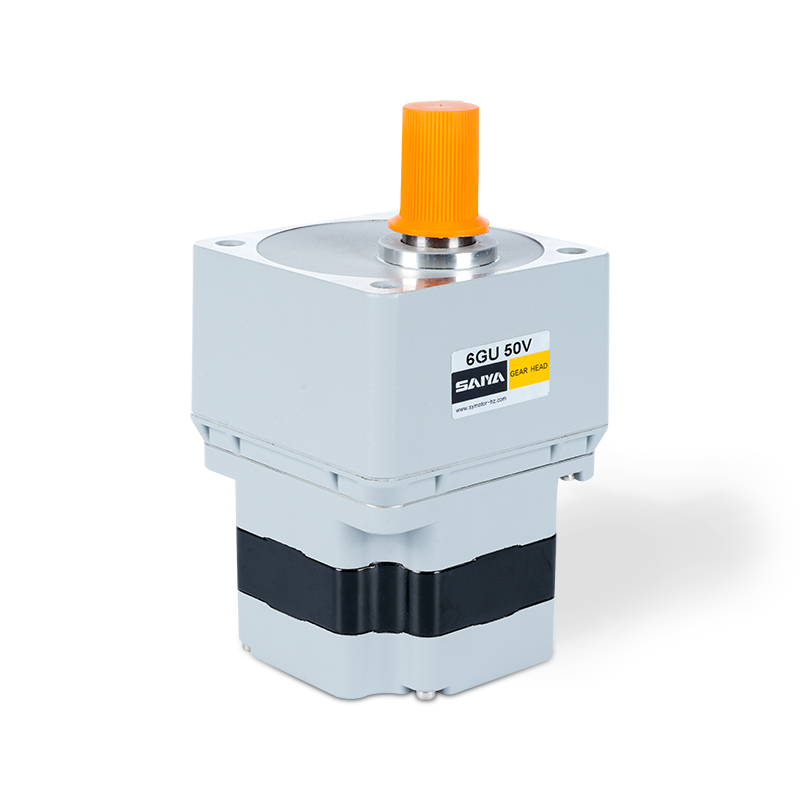

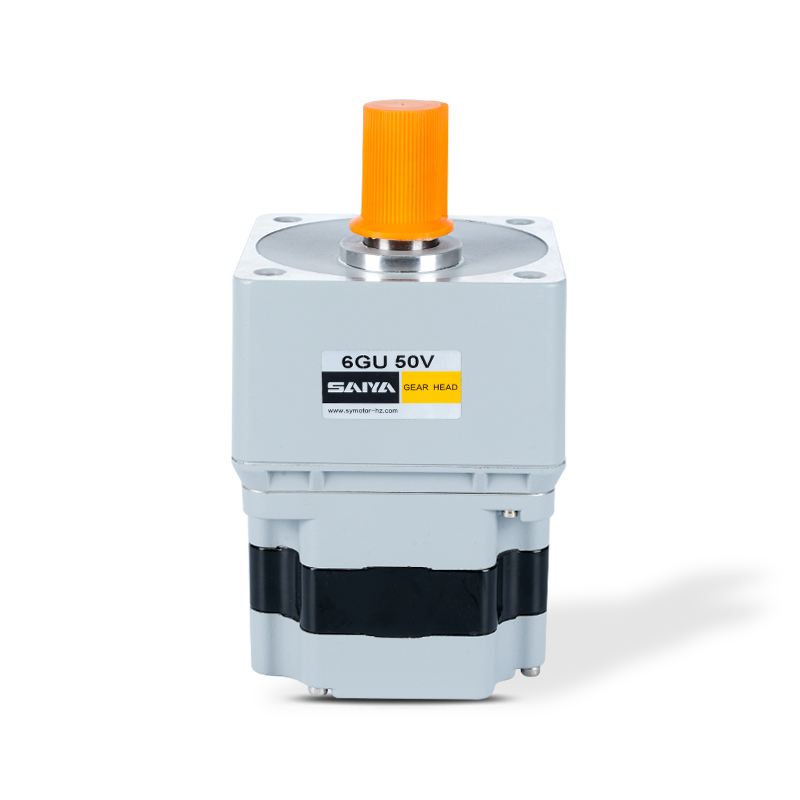

Motory prevodovky s vysokým napätím

220V-230V bez kefiek

Veľkosť napätia: 220-230V ， 60 mmx60 mm-104mmx104mm

Hodnotený výkon: 10-400W

Menovacia rýchlosť: 3000 ot./min.

Menovaný prúd: 0,3-7.1a

Krútiaci moment: 0,036-1,5n.m

Žiadny predchádzajúci článok | ĎALŠÍ

+ Kontaktujte nás + Stiahnutie katalógu Video o produkte

APLIKÁCIA OBLASTI

Sme high-tech podnik zameraný na výrobu a predaj redukčných motorov na striedavý prúd, malých redukčných motorov, servo-špecifických planétových reduktorov, jednosmerných bezkefkových a bezkefkových motorov a ďalších produktov.

Triedenie logistiky
Automatizované roboty
laserové rezanie
Kontrolná brána
Fotovoltaická elektráreň
Zdravotníctvo
Agv

Popis produktu

Motor bez kefiek 220V-230VAC je robustné a efektívne riešenie určené pre rôzne aplikácie vyžadujúce presné a spoľahlivé riadenie pohybu. Tento motor pracuje v rozsahu napätia od 220 V do 230 V, vďaka čomu je vhodný pre štandardné napájacie zdroje. Jeho kompaktné rozmery, v rozmedzí od 60 mm x 60 mm do 104 mm x 104 mm, umožňujú ľahkú integráciu do vesmírnych prostredí.

Tento motor s menovitým výkonom medzi 10 W a 400 W poskytuje všestranný výkonnostné schopnosti. Je skonštruovaný na dosiahnutie menovitej rýchlosti 3000 ot./min., Ktoré zabezpečuje rýchlu a konzistentnú prevádzku. Prúd prúdu motora sa pohybuje od 0,3A do 7,1a, čo naznačuje jeho efektívnu spotrebu energie v porovnaní s jeho výstupom.

Výstup krútiaceho momentu tohto kefového prevodového motora sa pohybuje od 0,036n.m do 1,5 N. m, ktorý uspokojuje rôzne požiadavky na krútiaci moment v rôznych aplikáciách. Tento rozsah krútiaceho momentu je ideálny pre úlohy, ktoré potrebujú jemné aj silnejšie pohyby.

220V-230VAC Brushless Motor bez kefy kombinuje vysokú účinnosť, kompaktnú veľkosť a spoľahlivý výkon, vďaka čomu je vynikajúcou voľbou pre priemyselnú automatizáciu, robotiku a ďalšie oblasti riadené presnosťou. Jeho schopnosť dodávať konzistentný krútiaci moment a rýchlosť pri zachovaní nízkej spotreby energie zaisťuje optimálnu funkčnosť a energetickú účinnosť.

Parametre motora s vysokým napätím

Model	Napätie Vložka	Časť Hz	Menovitá sila W	Menovitý prúd A	Menovitá rýchlosť Otáčka	Menovité krútiace moment N.M	Ochrana Ip
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Napätie, napájanie a rýchlosť motora sa prispôsobia podľa jeho žiadosti za povolených okolností prijatého rozmeru.

Typ

Vysoký napätie

Typ	Model
Typ	Pastorok	Okrúhla hriadeľ
Typ vodiča	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Paralelný hriadeľ prevodovky (predávaný osobitne)

Prevodovka	Prevodovka	Prevodovka

Dlhá životnosť ● Nízky hluk	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12,5、15 、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desatinná prevodovka)

Zadajte pomer prevodového stupňa do poľa v názve modelu.

Stolík prevodovky

Gearhead a Mid Gearbox sa môžu predávať osobitne.

Zadajte pomer prevodového stupňa do poľa () v názve modelu.

Farebné pozadie □ označuje rovnaký rotujúci smer motora, zatiaľ čo rotujúci smer ostatných je opačný.

Rýchlosť sa vypočíta vydelením synchrónnej rýchlosti motora pomocou pomeru. Skutočná rýchlosť je o 2% ~ 20% nižšia ako zobrazená hodnota, v závislosti od veľkosti záťaže.

Aby ste znížili rýchlosť za pomerom prevodového stupňa v tabuľke, pripevnite desatinnú prevodovku (pomer prevodového stupňa: 10) medzi prevodovkou a motorom. V takom prípade je prípustný krútiaci moment 3n · m.

Jednotka krútiaceho momentu 60 série: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Jednotka krútiaceho momentu 80 série: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Jednotka Torque Torque 90 Series: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Moment kmitu	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Príspevková jednotka: Upside (N.M)/ Belowside (KGF.CM)

Prevodovka	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rýchlosť výstupného hriadeľa	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Moment kmitu	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Rozmery 60 sérií (jednotka mm)

Montážne skrutky sú zahrnuté do prevodovky.

Typ vodiča

Hmotnosť: Motor: 0,5 kg / prevodovka: 0,48 kg

Motor

Prevodovka

Rozmer

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

Zadajte pomer prevodového stupňa do poľa (□) do názvu modelu

Časť hriadeľa typu okrúhleho hriadeľa

Bez ohľadu na hmotnosť a tvar motora hriadeľa sú rovnaké ako v prípade typu hriadeľa pastorka.

Desatinná prevodovka

Môže byť pripojený k typu hriadeľa GN -pastorka. 2GN10XK / Hmotnosť: 0,2 kg

Vložkaysvetlenie korešpondujúceho signálu wrie

Dierka	1	2	3	4
Signalizáciaizácia	U	W	Hz	Hu
Dierka	5	6	7	8
Signal	V	GND	HW	VCC

60 reduktor typu l
