Kefované dc prevodové motory

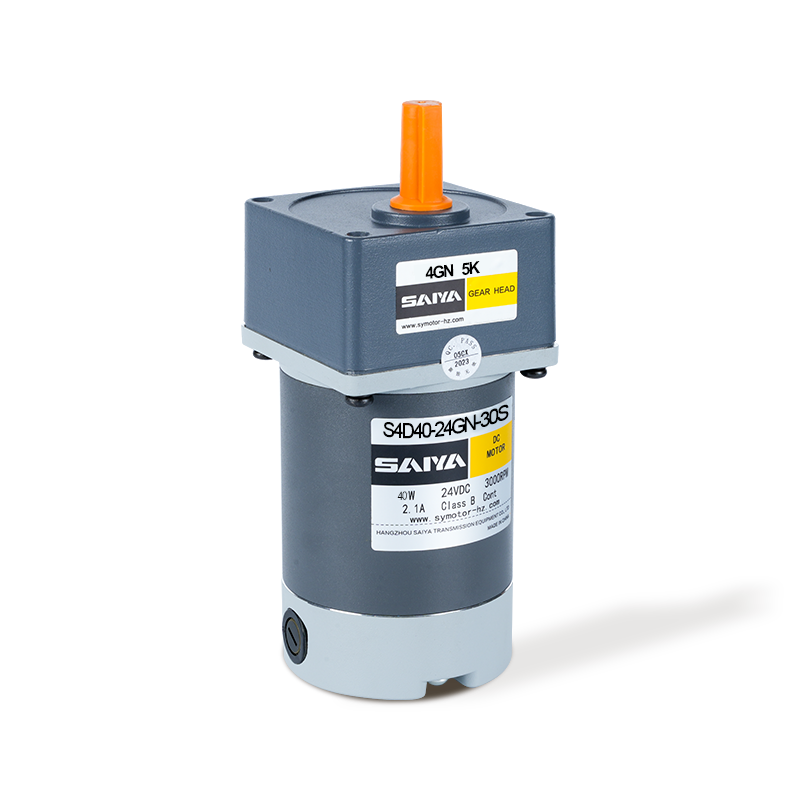

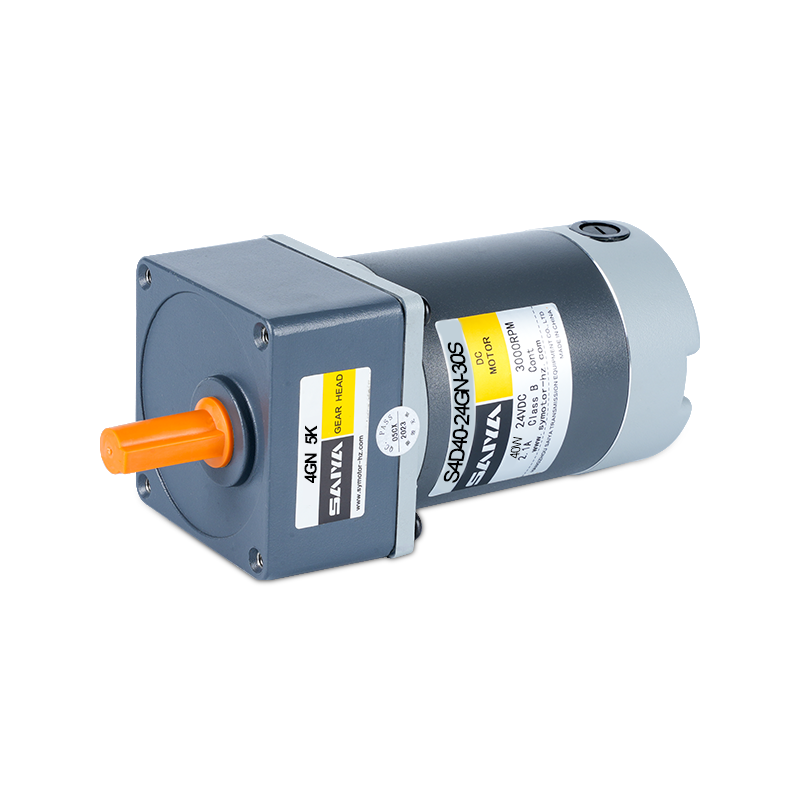

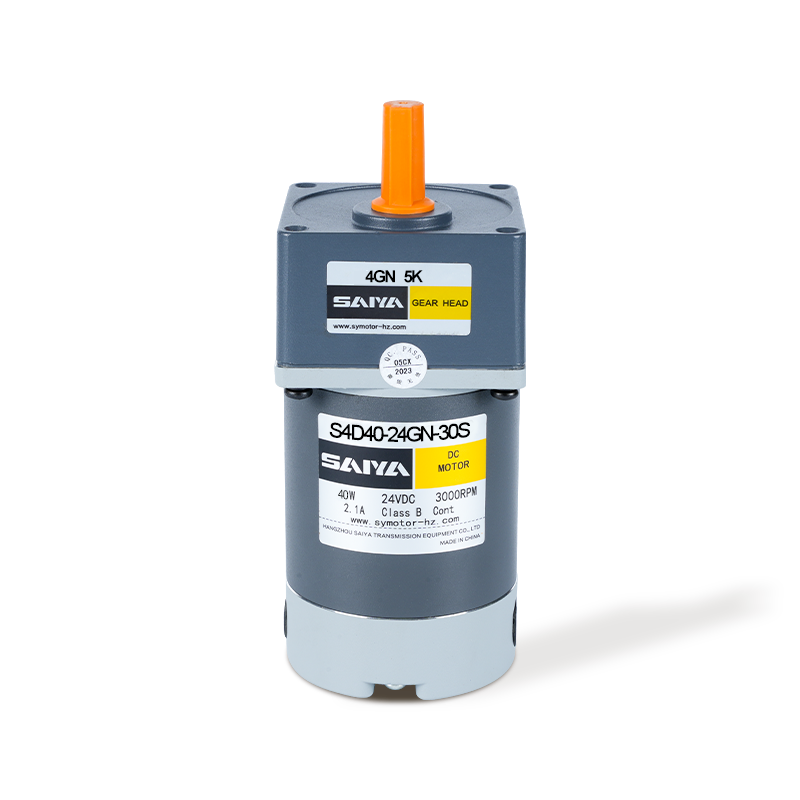

40 W kefy DC Gear Motors

Veľkosť napätia: 40 W ， 80 mm 80 mm
Prevádzkové napätie: 12-90V
Žiadne parametre zaťaženia: rýchlosť 3000-3200 ot / min
Použitý prúd: 0,2-1.4a
Parametre zaťaženia: Rotačná rýchlosť 2850-3100 ot / min
Použitý prúd: 0,5-3,6a
Krútiaci moment: 77-84Mn.m

  • 40 W kefy DC Gear Motors
  • 40 W kefy DC Gear Motors
  • 40 W kefy DC Gear Motors
PREDCHÁDZAJÚCI   |   ĎALŠÍ

+ Kontaktujte nás + Stiahnutie katalógu Video o produkte
APLIKÁCIA OBLASTI
Sme high-tech podnik zameraný na výrobu a predaj redukčných motorov na striedavý prúd, malých redukčných motorov, servo-špecifických planétových reduktorov, jednosmerných bezkefkových a bezkefkových motorov a ďalších produktov.

  • Triedenie logistiky

  • Automatizované roboty

  • laserové rezanie

  • Kontrolná brána

  • Fotovoltaická elektráreň

  • Zdravotníctvo

  • Agv

Popis produktu

Motor 40 W Brush DC Gear ponúka vysokovýkonný a prispôsobivosť, ideálny pre celý rad priemyselných a hobbyistských aplikácií. Vďaka veľkosti rámu 80 mm x 80 mm je tento motor navrhnutý tak, aby sa zmestil do obmedzených priestorov bez toho, aby bol ohrozený výkon. Pôsobí na širokom rozsahu napätia 12-90V, čo poskytuje flexibilitu pre rôzne zdroje energie a riadiace systémy.

V podmienkach bez zaťaženia motor beží rýchlosťou rýchlosťou 3 000-3200 ot./min., Krok prúdu medzi 0,2-1.4a. Keď je pri zaťažení, rýchlosť mierne klesá na 2850-3100 ot / min, so zodpovedajúcim prúžkovým čerpaním 0,6-3,5a. Tento motor dodáva krútiaci moment 77-84 mn.m, čo zaisťuje, že dokáže ľahko zvládnuť náročné úlohy.

Motor prevodovky s kefou 40 W je ideálny pre aplikácie, ktoré vyžadujú presnú rýchlosť a riadenie krútiaceho momentu. Je vhodný na použitie v robotike, automatizovaných systémoch, malých strojoch a ďalších projektoch, kde je nevyhnutná spoľahlivosť a výkon. Rozsahy širokého napätia a prúdu motora zvyšujú jeho kompatibilitu s rôznymi elektronickými ovládačmi a nastaveniami energie.

25W parameter výkonu motora

Model Napätie Moc Parametre bez zaťaženia Zaťaženie Kefka Vložkaáha
Rýchlosť Súčasný Rýchlosť Moment Súčasný
V W r/min A r/min Mn.m A H kg
S4D25-12 □ 12 25 3200 1.4 max 3100 77 3.6 2000 1.7
S4D25-24 □ 24 25 3000 0,7 max. 2850 84 1.7 2000 1.7
S4D25-90 □ 90 25 3200 0,2 max. 3000 80 0.5 2000 1.7

40W parameter výkonu motora

Model Napätie Moc Parametre bez zaťaženia Zaťaženie Kefka Vložkaáha
Rýchlosť Súčasný Rýchlosť Moment Súčasný
V W r/min A r/min Mn.m A H kg
S4D40-12 □ 12 40 3100 2,0 max. 2800 136 5.2 2000 1.8
S4D40-24 □ 24 40 3100 0,8 max. 3000 127 2.1 2000 1.8
S4D40-90 □ 90 40 3200 0,3 max. 3000 127 0.7 2000 1.8

Napätie, napájanie a rýchlosť motora sa prispôsobia podľa jeho požiadavky za povolených okolností adoptovateľnej dimenzie.

Stolík prevodovky

Prevodovky sa predávajú osobitne. Decimálne prevodovky nie sú k dispozícii.

Zadajte pomer prevodovky do poľa (□) v názve modelu.

Farebné pozadie (□) označuje rovnaký rotačný smer motora, zatiaľ čo rotujúci smer ostatných je opačný.

Rýchlosť sa vypočíta vydelením synchrónnej rýchlosti motora pomocou pomeru. Skutočná rýchlosť je 2%~ 20%menej, čo je zobrazená hodnota, v závislosti od veľkosti záťaže.

Aby sa znížila rýchlosť za pomerom prevodového stupňa v tabuľke, pripevnite desatinnú prevodovku (pomer prevodového stupňa: 10) medzi prevodovkou a motorom v tomto prípade je prípustný krútiaci moment 8nm.

Jednotka krútiaceho momentu: Upside (N.M)/Belowside (kgf.cm)

Typ Prevodovka 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S4d25-24gn Rýchlosť r/min 950 792 570 475 380 317 285 228 190 158 143 114 95 79 71 57 48 38 32 29 24 19 16 14
4gn □ K 0.20 0.24 0.34 0.41 0.51 0.61 0.68 0.85 1.02 1.22 1.36 1.53 1.83 2.20 2.44 3.05 3.30 4.12 4.95 5.50 6.60 8.00 8.00 8.00
1.99 2.39 3.32 3.99 4.99 5.98 6.65 8.31 10.0 12.0 13.3 15.0 18.0 21.5 23.9 29.9 32.3 40.4 48.5 53.9 64.6 80.0 80.0 80.0
S4d40-24gn Rýchlosť r/min 1000 833 600 500 400 333 300 240 200 167 150 120 100 83 75 60 50 40 33 30 25 20 17 15
4gn □ K 0.31 0.37 0.52 0.62 0.77 0.93 1.03 1.29 1.55 1.86 2.06 2.32 2.78 3.34 3.71 4.64 5.01 6.27 7.52 8.00 8.00 8.00 8.00 8.00
3.03 3.64 5.05 6.06 7.58 9.10 10.1 12.6 15.2 18.2 20.2 22.7 27.3 32.7 36.4 45.5 49.1 61.4 73.7 80.0 80.0 80.0 80.0 80.0

Rozmery (jednotka mm)

Montážne skrutky sú zahrnuté do prevodovky.

Typ vodiča

25W: Hmotnosť: Motor: 1,7 kg / prevodovka: 0,80 kg
40W: Hmotnosť: Motor: 1,8 kg / prevodovka: 0,80 kg


Prevodovka Prevodovka L1
4gn □ K 3 ～ 18 32
25 ～ 200 41

Zadajte pomer prevodovky do poľa (□) v názve modelu.

Časť hriadeľa typu okrúhleho hriadeľa

Okrem hmotnosti a tvaru rezu hriadeľa je rovnaký ako v prípade typu hriadeľa pastorka.

Desatinná prevodovka

Môže byť pripojený k typu hriadeľa GN -pastorka
4gn10x
Hmotnosť: 0,41 kg
