Kefované dc prevodové motory

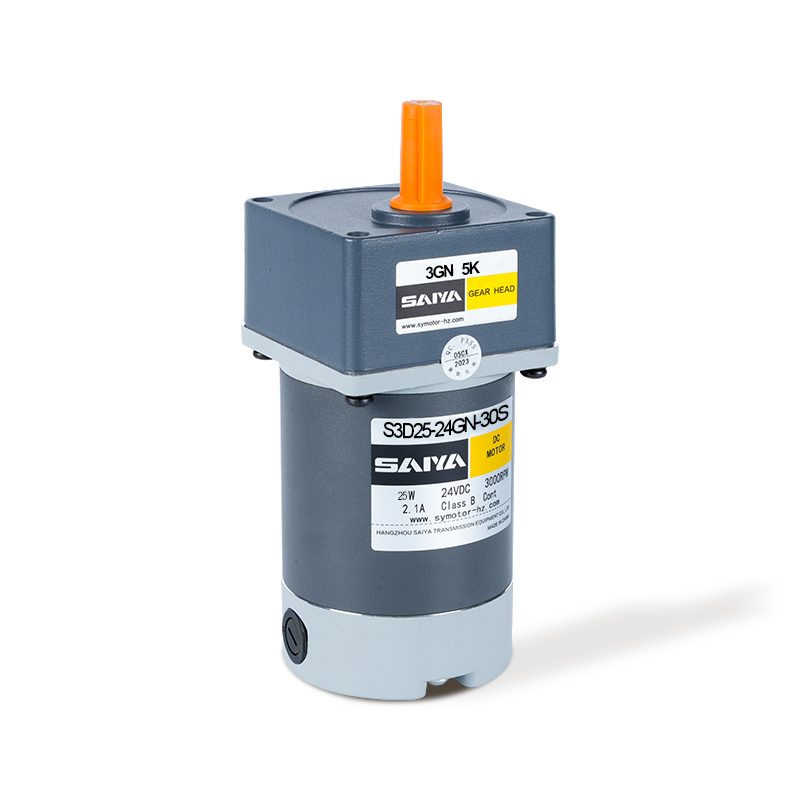

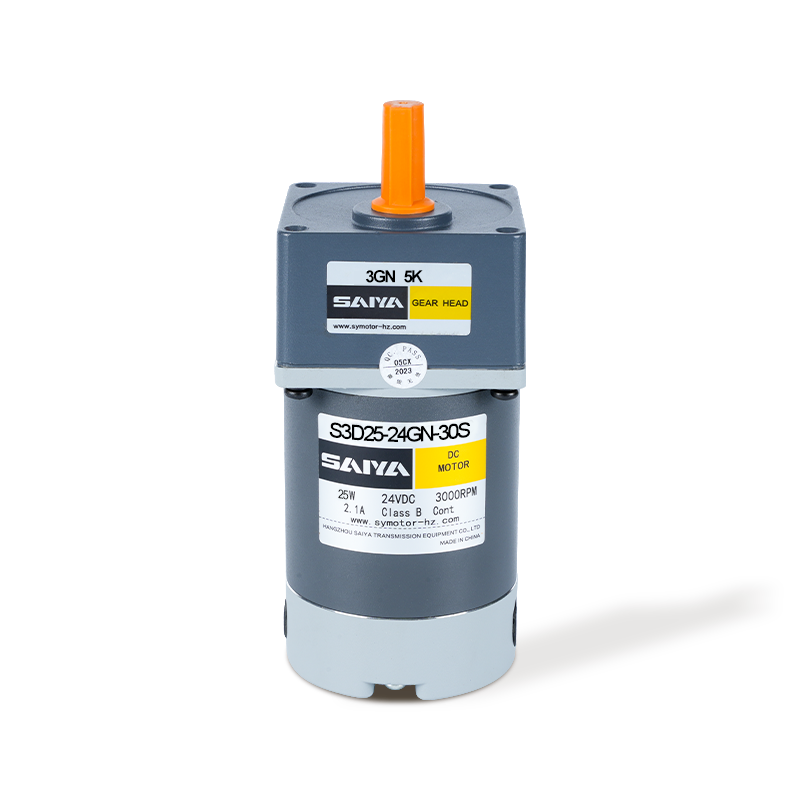

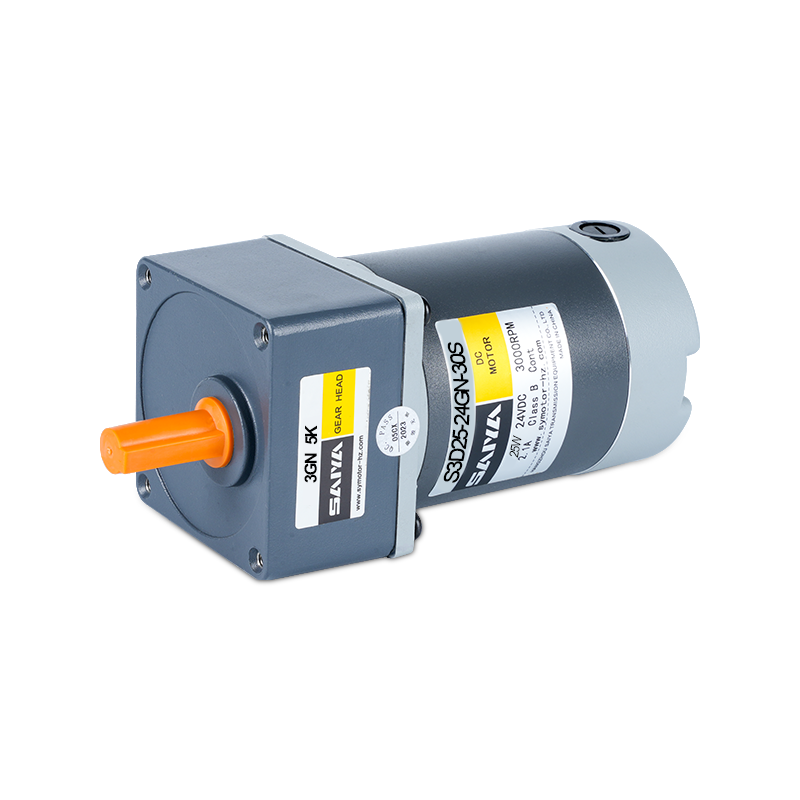

25 W kefy DC Gear Motors

Veľkosť napätia: 25 W, 70 mm 70 mm
Prevádzkové napätie: 12-90V
Žiadne parametre zaťaženia: rýchlosť 3100-3300 ot / min.
Použitý prúd: 0,3-1.0a
Parametre zaťaženia: Rotačná rýchlosť 2700-3000 ot./min
Použitý prúd: 0,6-3.5a
Krútiaci moment: 80-88mn.m

  • 25 W kefy DC Gear Motors
  • 25 W kefy DC Gear Motors
  • 25 W kefy DC Gear Motors
PREDCHÁDZAJÚCI   |   ĎALŠÍ

+ Kontaktujte nás + Stiahnutie katalógu Video o produkte
APLIKÁCIA OBLASTI
Sme high-tech podnik zameraný na výrobu a predaj redukčných motorov na striedavý prúd, malých redukčných motorov, servo-špecifických planétových reduktorov, jednosmerných bezkefkových a bezkefkových motorov a ďalších produktov.

  • Triedenie logistiky

  • Automatizované roboty

  • laserové rezanie

  • Kontrolná brána

  • Fotovoltaická elektráreň

  • Zdravotníctvo

  • Agv

Popis produktu

Motor 25 W Brush DC Gear ponúka vysoko výkonný a prispôsobivosť, ideálny pre celý rad priemyselných a hobbyistských aplikácií. Vďaka veľkosti rámu 70 mm x 70 mm je tento motor navrhnutý tak, aby sa zmestil do obmedzených priestorov bez toho, aby bol ohrozený výkon. Pôsobí na širokom rozsahu napätia 12-90V, čo poskytuje flexibilitu pre rôzne zdroje energie a riadiace systémy.

V podmienkach bez zaťaženia motor beží rýchlosťou 3100-3300 ot./min., Krok prúdu medzi 0,3-1.0a. Keď je pri zaťažení, rýchlosť sa mierne zníži na 2700-3 000 ot./min. S zodpovedajúcim prúžkovým čerpaním 0,6-3,5a. Tento motor dodáva krútiaci moment 80-88 miliónov, čo zaisťuje, že dokáže ľahko zvládnuť náročné úlohy.

Motor prevodovky s kefou 25 W je ideálny pre aplikácie, ktoré vyžadujú presnú rýchlosť a riadenie krútiaceho momentu. Je vhodný na použitie v robotike, automatizovaných systémoch, malých strojoch a ďalších projektoch, kde je nevyhnutná spoľahlivosť a výkon. Rozsahy širokého napätia a prúdu motora zvyšujú jeho kompatibilitu s rôznymi elektronickými ovládačmi a nastaveniami energie.

Parametre výkonu motora

Model Napätie Moc Parametre bez zaťaženia Zaťaženie Kefka Vložkaáha
Rýchlosť Súčasný Rýchlosť Moment Súčasný
V W r/min A r/min Mn.m A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Napätie, napájanie a rýchlosť motora sa prispôsobia podľa jeho žiadosti za povolených okolností adoptovateľnej dimenzie

Používame W After D v modeli na vyjadrenie externého motora kefy. ako je Z20W06-12GN.LF No W, znamená to štandardný motor s kefou pre externý motor kefy, môžete kefu vymeniť priamo. Pre interných, musíme najskôr rozobrať motor.

Stolík prevodovky

Model Napätie Moc Parametre bez zaťaženia Zaťaženie Kefka Vložkaáha
Rýchlosť Súčasný Rýchlosť Moment Súčasný
V W r/min A r/min Mn.m A H kg
S2D10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max. 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Prevodovky sa predávajú osobitne. Decimálne prevodovky nie sú k dispozícii.

Zadajte pomer prevodovky do poľa (□) v názve modelu.

Farebné pozadie (□) označuje rovnaký rotačný smer motora, zatiaľ čo rotujúci smer ostatných je opačný.

Rýchlosť sa vypočíta vydelením synchrónneho pedu motora pomocou línie. Skutočná rýchlosť je o 2% ~ 20% nižšia ako zobrazená hodnota, v závislosti od veľkosti záťaže.

Aby ste znížili rýchlosť za pomerom prevodového stupňa v tabuľke, pripevnite desatinnú prevodovku (pomer prevodového stupňa: 10) medzi prevodovkou a motorom. V takom prípade je prípustný krútiaci moment 5nm.

Jednotka krútiaceho momentu: Upside (N.M)/Belowside (kgf.cm)

Typ Prevodovka 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Rýchlosť

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

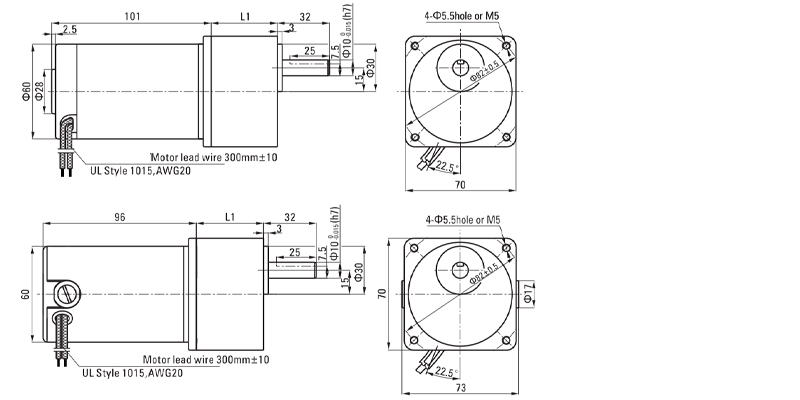

Rozmery (jednotka mm)

Montážne skrutky sú zahrnuté do prevodovky.

Typ vodiča

Hmotnosť: Motor: 1,0 kg / prevodovka: 0,55 kg

Prevodovka Prevodovka L1
3GN □ K 3 ～ 18 32
25 ～ 200 42

Zadajte pomer prevodovky do poľa (□) v názve modelu.

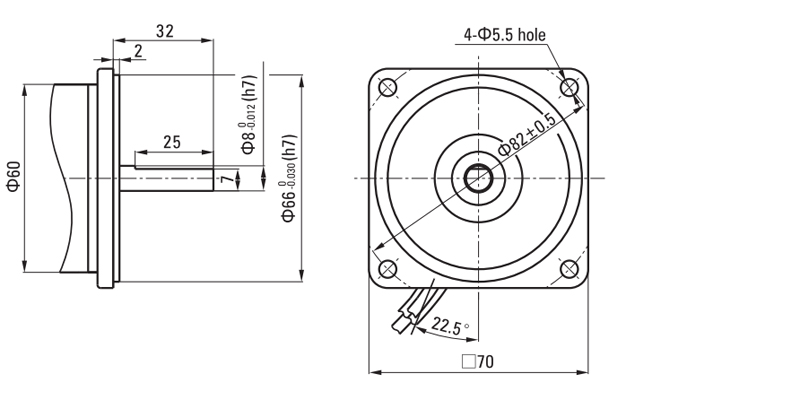

Časť hriadeľa typu okrúhleho hriadeľa

Okrem hmotnosti a tvaru rezu hriadeľa je rovnaký ako v prípade typu hriadeľa pastorka.

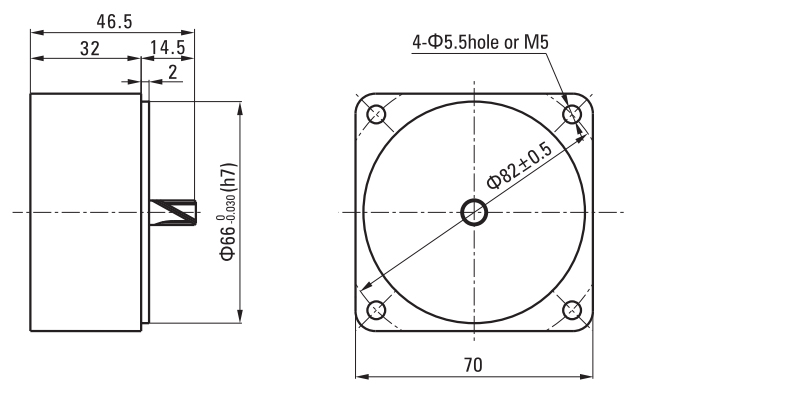

Desatinná prevodovka

Môže byť pripojený k typu hriadeľa GN -pastorka
3gn10x
Hmotnosť: 0,31 kg
