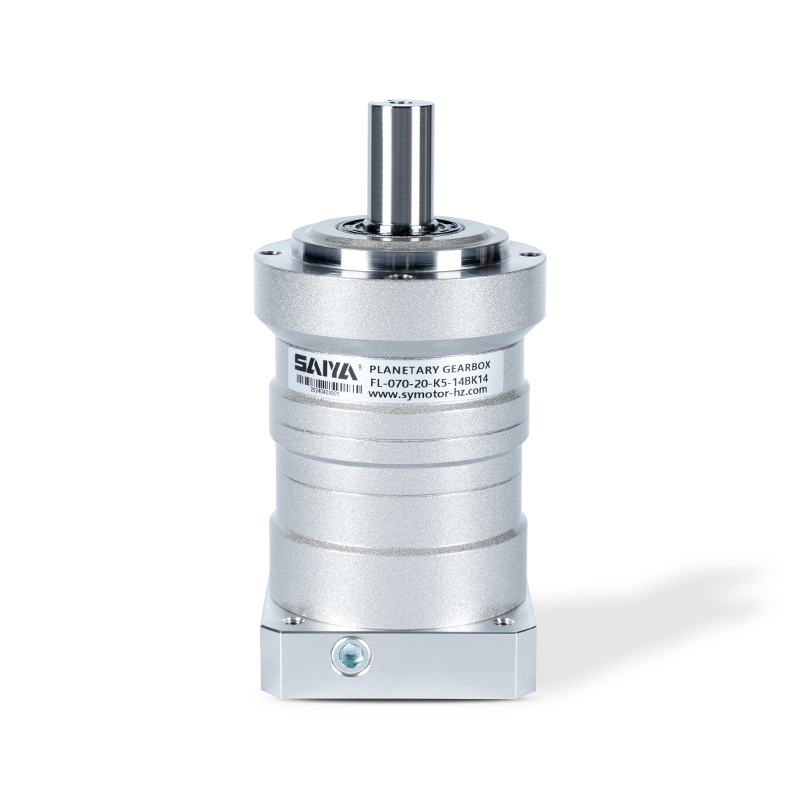

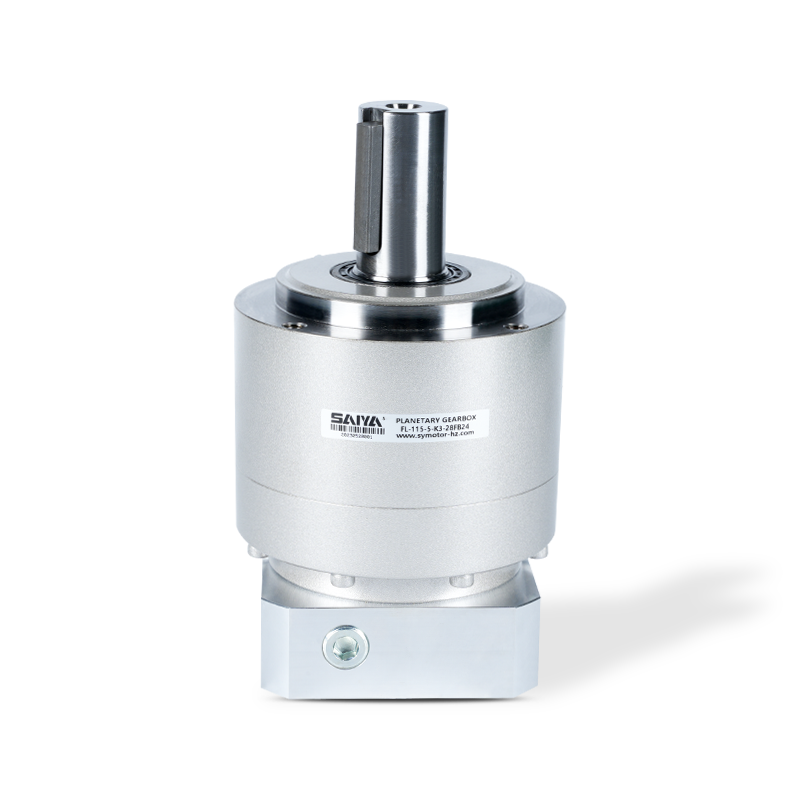

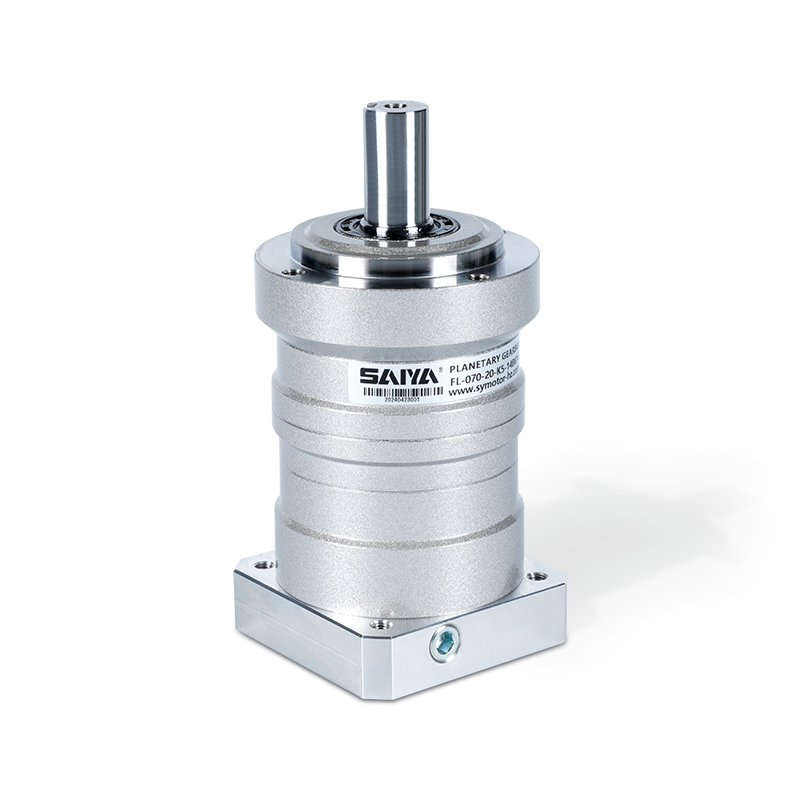

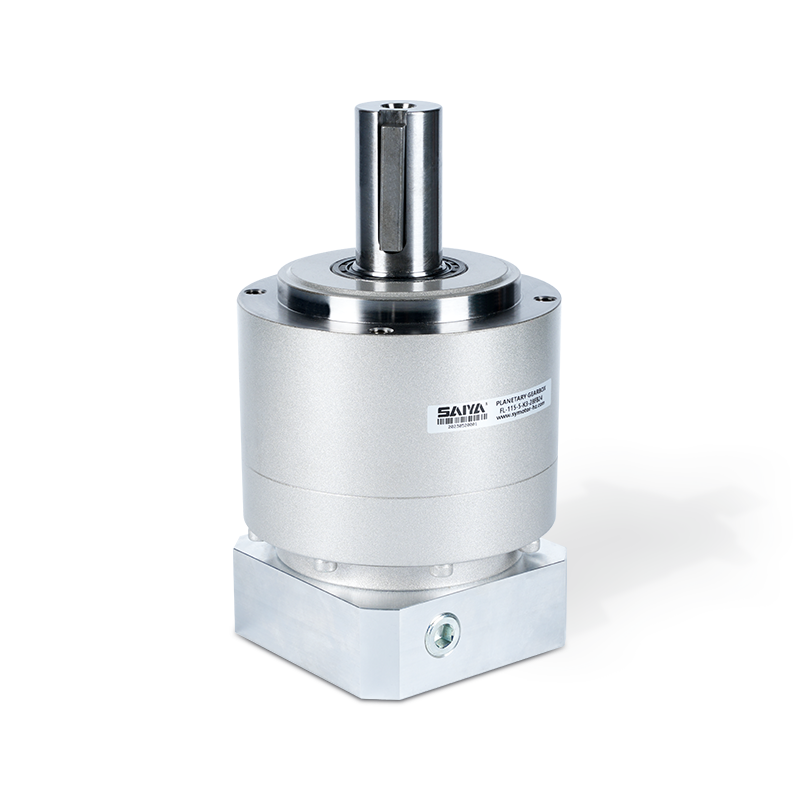

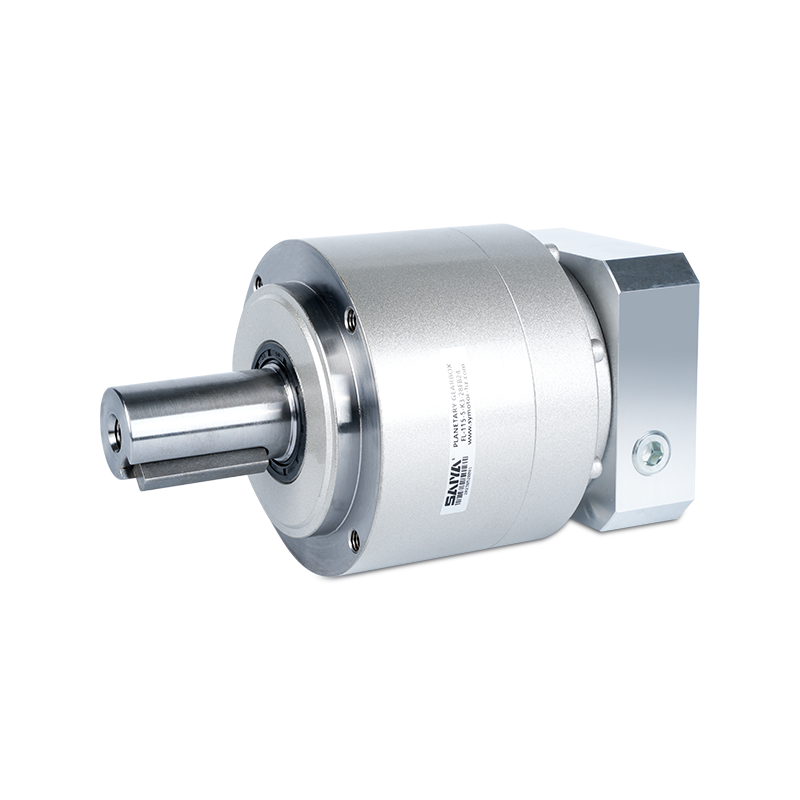

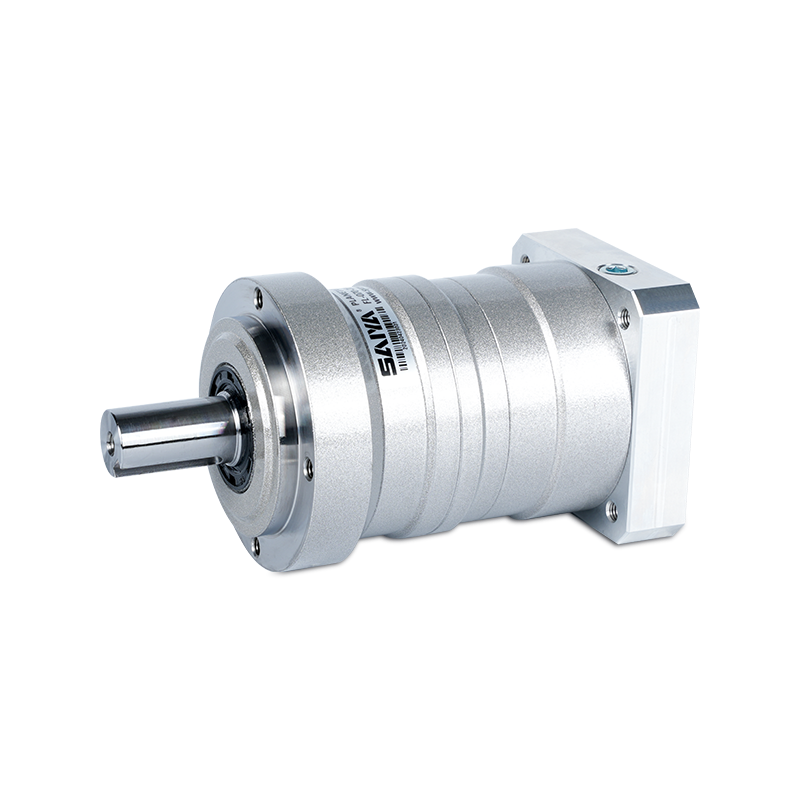

Špirálová planetárna prevodovka

FL Series 60 90 115 142 180 220

FL špirálové prevodové kolesá/Kruhový prírubový výstup/rozsah veľkosti: 60-220 mm

Úroveň: 1-2 úrovne

Vnútorný priemer vstupného hriadeľa: 14-19MMA

Žiadny predchádzajúci článok | ĎALŠÍ

+ Kontaktujte nás + Stiahnutie katalógu Video o produkte

APLIKÁCIA OBLASTI

Sme high-tech podnik zameraný na výrobu a predaj redukčných motorov na striedavý prúd, malých redukčných motorov, servo-špecifických planétových reduktorov, jednosmerných bezkefkových a bezkefkových motorov a ďalších produktov.

Triedenie logistiky
Automatizované roboty
laserové rezanie
Kontrolná brána
Fotovoltaická elektráreň
Zdravotníctvo
Agv

Popis produktu

Prevodovky FL Series ponúkajú všestranné riešenia pre širokú škálu priemyselných aplikácií, ktoré majú špirálovitý dizajn prevodového stupňa, výstup okrúhleho príruby a širokú škálu veľkostí od 60 do 220 mm. Tieto prevodovky sú vhodné pre úlohy, ktoré vyžadujú presný a efektívny prenos energie v kompaktnom priestore.

Pozoruhodnou črtou série FL je rozsah jej priemeru vstupného hriadeľa od 14 do 19 mm, ktorý môže prispôsobiť rôzne konfigurácie motora a vstupné vstupy. Táto adaptabilita zaisťuje kompatibilitu so širokou škálou typov motorov, čím sa zvyšuje všestrannosť prevodoviek v rôznych priemyselných prostrediach.

Séria FL je vyrobená z kvalitných materiálov a presnej výroby, je odolná a funguje hladko. Okrem toho jej kompaktný dizajn umožňuje ľahkú inštaláciu a integráciu do existujúcich systémov, sa môže flexibilne prispôsobiť rôznym požiadavkám na krútiaci moment a rýchlosť. Či už sa používajú pri sprostredkovaní systémov, mixérov alebo iných strojových zariadeniach, tieto prevodovky poskytujú spoľahlivý výkon.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
050	1 Slobodný	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Zdvojnásobiť	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ8)	Moment z zotrvačnosť (≤φ14)
Rám veľkosť	Pódium	Pomer	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Slobodný	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Zdvojnásobiť	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
			[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
070	1 Slobodný	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Zdvojnásobiť	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ8)	Moment z zotrvačnosť (≤φ14)	Moment z zotrvačnosť (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Slobodný	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Zdvojnásobiť	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[ rpm]	[RPM]	[N]	[N]
090	1 Slobodný	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Zdvojnásobiť	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ8)	Moment z zotrvačnosť (≤φ14)	Moment z zotrvačnosť (≤φ19)	Moment z zotrvačnosť (≤φ28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Slobodný	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Zdvojnásobiť	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[ rpm]	[RPM]	[N]	[N]
120	1 Slobodný	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Zdvojnásobiť	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ14)	Moment z zotrvačnosť (≤φ19)	Moment z zotrvačnosť (≤φ28)	Moment z zotrvačnosť (≤φ38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Slobodný	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Zdvojnásobiť	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
155	1 Slobodný	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Zdvojnásobiť	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ19)	Moment z zotrvačnosť (≤φ28)	Moment z zotrvačnosť (≤φ38)	Moment z zotrvačnosť (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Slobodný	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Zdvojnásobiť	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
205	1 Slobodný	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Zdvojnásobiť	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ28)	Moment z zotrvačnosť (≤φ38)	Moment z zotrvačnosť (≤φ48)	Moment Ofinertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Slobodný	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Zdvojnásobiť	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rám veľkosť	Pódium	Pomer	Nominálny výstup moment	Maximálny výstup moment	Pohotovosť zastavenie moment	Nominálny vstup rýchlosť	Maximálny vstup rýchlosť	Povolený radiálny načítať	Povolený axiálny načítať
Rám veľkosť	Pódium	Pomer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
235	1 Slobodný	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Zdvojnásobiť	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Rám veľkosť	Pódium	Pomer	Maximálny radiálny načítať	Maximálny axiálny načítať	Váha	Moment z zotrvačnosť (≤φ38)	Moment z zotrvačnosť (≤φ48)	Moment z zotrvačnosť (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Slobodný	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Zdvojnásobiť	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

+ Pochopte podrobné parametre produktu

Súvisiace produkty

SPE Series 40 60 80 120 160 SPUR PLYNÁ OFAX

Prevodovky SPE Series, rozsah veľkosti príruby so 40, 60, 80, 120 a 160 modelmi, sú nav...
Séria SPF 40 60 80 120 160 SPUR PLYNÁ OFAX

Séria SPF je s štvorcovými výstupnými prírubami a prispôsobuje sa rozmerom od 40 mm do ...
FB Series 60 90 115 142 180 220 Špirálová planétová prevodovka

Séria prevodoviek FB, známa svojou presnosťou a spoľahlivosťou, ponúka širokú škálu mož...
FL Series 60 90 115 142 180 220

Prevodovky FL Series ponúkajú všestranné riešenia pre širokú škálu priemyselných apliká...
FBH60 Ekonomická planéta prevodovky
FBH90 Ekonomická planéta prevodovky

AUTORITATÍVNE INŠTITÚCIE
VIACERÉ CERTIFIKÁCIE

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Kontaktujte nás

O nás

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Spoločnosť bola založená v roku 2009 s 15-ročnými skúsenosťami v tomto odvetví a je to high-tech podnik špecializujúci sa na výrobu a predaj mikro AC prevodových motorov, malých AC prevodových motorov, kefkových DC prevodových motorov, bezkefkových DC prevodových motorov BLDC, presných planétových prevodoviek a valčekových motorov... atď. Sme Veľkoobchod s Čínou FL Series 60 90 115 142 180 220 Dodávatelia a OEM/ODM FL Series 60 90 115 142 180 220 Výrobcovia, Motory a prevodovky Saiya sa široko používajú v priemyselných robotoch, inteligentnej logistike, strojoch na novú energiu, robotoch AGV a ďalších pokročilých oblastiach. Okrem toho zohrávajú kľúčovú úlohu v spracovaní potravín, balení, textilnom priemysle, elektronike, zdravotníckych zariadeniach a špecializovaných strojoch a ponúkajú cenovo výhodné a diferencované riešenia pre rôzne odvetvia. Aby sme posilnili naše výhody v diferenciácii a nákladovej efektívnosti, máme vlastnú obchodnú spoločnosť Hangzhou Saiya Transmission Equipment Co., LTD so sídlom v meste Hangzhou v provincii Zhejiang, ktorá sa nachádza v blízkosti prístavov Šanghaj a Ningbo. Zaoberáme sa domácim a zahraničným obchodom v kombinácii s priamym predajom a distribúciou, zabezpečujeme globálnu distribúciu a zákaznícku podporu a poskytujeme špičkové, ekonomické a spoľahlivé riešenia všetkým našim zákazníkom.

Firemná kultúra

Autentické a spoľahlivé
Kvalita prirodzene vyniká.

Základné hodnoty: Rozvíjanie seba samého a starostlivosť o druhých.

Vízia:Staňte sa servisným expertom v oblasti inteligentného prenosu.

Naše poslanie:Poskytovať vysokokvalitné služby a vytvárať hodnotu pre zákazníkov.

Filozofia služieb:Snaha o materiálne aj duchovné šťastie pre všetkých zamestnancov a prispievanie k pokroku a rozvoju ľudskej spoločnosti.

2009
Založenie
80+
Zamestnanci
5+
Výrobná linka

Novinky

Harmonický reduktor: žiarivá hviezda v oblasti presného prenosu
08 Jun, 2025
V presnej fáze moderného priemyslu a technológií reduktor je ako žiarivá hviezda. Vďaka svojmu jedinečnému dizajnu a vynikajúcemu výkonu sa stal jadrom „srdca“ mnohých špičkových zariadení, ...
ČÍTAŤ VIAC
Jadro presnosti prenosu: Komplexná analýza planétovej prevodovky
01 Jun, 2025
V modernej priemyselnej automatizácii a vysoko presných prenosových systémoch sa planétová prevodovka stala kľúčovou súčasťou mnohých mechanických zariadení vďaka svojej kompaktnej štruktúre, silne...
ČÍTAŤ VIAC
Brushless DC Gear Motors: Kombinácia vysokej účinnosti a presnej kontroly
22 May, 2025
S vývojom modernej technológie inžinierstva a automatizácie sa Brushless DC Gear Motors stali jednou z kľúčových technológií v mnohých aplikačných odboroch. Či už ide o priemyselnú automatizáciu, r...
ČÍTAŤ VIAC

KONTAKTNÉ ÚDAJE

TEL.: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Kancelária: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Adresa kancelárie: Izba 2201, budova Wanyin, mesto Hangzhou, provincia Zhejiang
Továreň: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Adresa továrne: Budova č.

RÝCHLY ODKAZ

PRODUKT

Ak máte záujem
V našich produktoch,
Prosím, poraďte sa s nami

Autorské práva © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Všetky práva vyhradené. Veľkoobchod FL Series 60 90 115 142 180 220 Výrobcovia

Priemysel

Menu

Vyhľadávanie produktov

Jazyk

Podieľať sa

Menu Exit

Špirálová planetárna prevodovka Dodávatelia

FL Series 60 90 115 142 180 220

Popis produktu

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

1. S nominálnou vstupnou rýchlosťou je životnosť 20 000 hodín.

2. Maximálny krútiaci moment pri spustení a zastavení.

3. Maximálny krútiaci moment, keď prijíma šok (až 1 000 krát).

4. Maximálna priemerná vstupná rýchlosť.

5. Maximálna okamžitá vstupná rýchlosť.

6. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikuje sa na strednú stredovú hodnotu výstupného hriadeľa pri axiálnom zaťažení 0)

7. S týmto zaťažením a nominálnou vstupnou rýchlosťou bude životnosť 20 000 hodín. (Aplikované na výstupné bočné ložisko.At radiálne zaťaženie 0)

8. Maximálne radiálne zaťaženie, ktoré môže reduktor akceptovať.

9. Maximálne axiálne zaťaženie, ktoré môže redukcia akceptovať.

10. Hmotnosť sa môže mierne líšiť od modelu do režimu.

Firemná kultúra

Autentické a spoľahlivé
Kvalita prirodzene vyniká.

Ak máte záujem
V našich produktoch,
Prosím, poraďte sa s nami
